产品目录 > SZ系列直流伺服电动机

产品简介

点击查看SZ系列直流伺服电动机外型及安装尺寸>>

点击查看SZ系列直流伺服电动机技术数据>>

SZ系列微型直流伺服电动机广泛应用于自动控制等系统中用作执行元件，也可用作驱动元件。
本系列电动机是我国自行设计的新系列产品，同老系列S系列产品相比，具有体积小、重量轻、力能指标高等特点，且产品系列化程度高，零部件通用化程度强。
按激磁方式本系列电动机分为他激（并激）、串激、复激三种。
按使用环境条件本系列电动机分为普通型和湿热带型两类。

安装结构型式	安装结构型式代号		机座号
安装结构型式	单轴伸	双轴伸	机座号
机壳外圆安装	A5	AA5	36~130
端盖凸缘安装	A3	AA3	36~130
底脚安装	A1	AA1	90~130

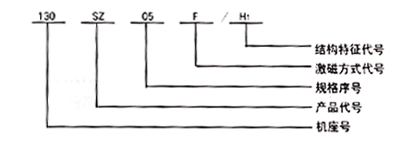

型号说明

1、机座号用36、45、55、70、90、110、130表示，其相应机座外径为36、45、55、70、90、110、130mm。	使用条件：
	1、海拔不超过4000m;
2、产品代号用字母“SZ”表示电磁式直流伺服电动机。	2、环境温度：－40°C~＋55°C;
	3、空气相对湿度；
3、产品规格序号由数字组成，在同一机座号中“01~49”表示短铁心产品“51~99”表示长铁心产品；“101~149"表示特长铁心产品。	4、振动：振频10~150Hz，加速度2.5g;
	5、冲击：7g(峰值）；
4、激磁方式用字母表示，“C”为串激式，不注明者，即为他激（并激）式。	6、允许温升:不超过75K（海拔为1000m时）；
	7、任意安装位置;对温热带型电动机还允许在下列条件下工作;
5、结构特征代号对基型结构其代号按表1规定。对派生结构其代号用H1、H2、H3……表示（按每个机座号依用户提出要求的顺序排列）。	8、有凝露;
	9、有霉菌.
